Эрудицию на проверку (36)
Все ли правильно?

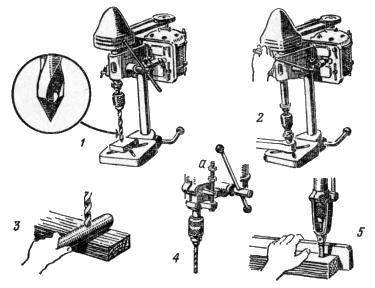

На рисунке изображен настольный сверлильный станок в 5 положениях:
- сверло вот-вот вонзится в стальную плитку, чтобы проделать в ней сквозное отверстие.
- двигатель включен, шпиндель станочка (его рабочий вал) что-то вдавливает — запрессовывает — внутрь небольшого отверстия какой-то детали.
- предстоит высверлить отверстие в цилиндрической металлической болванке.
- отрегулирована глубина сверления с помощью установленного на шпинделе станочка ограничителя а.
- двигатель выключен, вместо сверла вставлено долото, которым долбят в деревянной колодке отверстие под шип.
Во всех 5 положениях имеется 6 ошибок. В первом — 2, а в остальных — по одной.

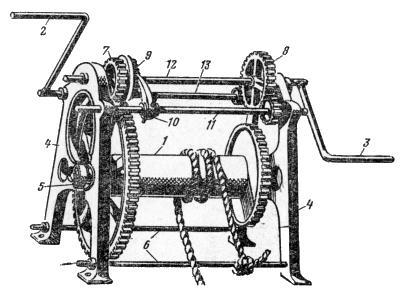

Лебедка
Художник получил задание нарисовать старинную лебедку. Когда он принес рисунок в редакцию, обнаружилось, что сделано, по крайней мере, 17 ошибок. Попробуйте найти их, 1 — барабан для намотки каната или троса; 2,3 — рукоятки; 4 — станина; 5 — подшипник; 6 — нижние стяжки; 7, 8 — зубчатая передача; 9 — храповое колесо; 10 — собачка; 11 — верхняя стяжка; 12, 13 — валики.
Ответы
Все ли правильно?
- а) Сверло заточено неправильно — под очень острым углом; сверлить сталь оно не сможет,
б) Сквозное отверстие сверлить нельзя, так как сверло не установлено по центру стола, где имеется отверстие для выхода инструмента при сверлении детали насквозь. - Сверлильный станок в качестве пресса использовать нельзя: он может сломаться.
- Неверно установлена под сверлом цилиндрическая деталь: ее надо класть на V-образные опорные колодки.
- Контргайка ограничителя не довернута до гайки; регулировка глубины сверления будет неустойчивой, неточной.
- Не хватает зажимов для удержания на месте обрабатываемой колодки. Долото уже после первого движения вниз заклинится: колодка поднимется вместе с ним.
Лебедка
- Канат закреплен неверно: его крепят к барабану.
- Вместо ограничительной щеки на барабане (справа) художник нарисовал зубчатое колесо.
- Концы нижних стяжек выступают слишком далеко, закрывая отверстия для крепления станины.
- Верхние кромки этих отверстий расположены на наклонной плоскости. Для надежного крепления нужно было сделать приливы — бобышки, чтобы верхние кромки отверстий были расположены параллельно плоскости пола.
- Подшипники качения в лебедках не применяются.
- Спицы зубчатых колес сделаны с острыми кромками. Если рассечь такую спицу плоскостью, перпендикулярной к ней, в сечении получится прямоугольник, в то время как должен быть овал или эллипс (в случае литых спиц). Сварные спицы имеют П-, Т-, или Ξ-образное сечение.
- В колесе 8 спицы изображены тонкими и широкими. Ширина их почти равна длине втулки. Это неверно: колесо будет непрочным.
- В том же колесе 8 в местах соединения спиц со втулкой — острые утлы. Так не делают. Чтобы колесо было прочным, должен быть предусмотрен плавный переход, такой, какой нарисован в месте соединения спиц с ободом.
- Верхняя стяжка не закреплена гайками, на концах нет даже винтовой нарезки.
- Зубчатое колесо на верхней стяжке лишнее.
- Собачка наглухо закреплена на верхней стяжке штифтом. Ее нельзя отвести от храповика, и, следовательно, опускать груз, поднятый лебедкой, невозможно.
- Рукоятки закреплены на разных валах и расположены в разных плоскостях, в то время как они должны быть насажены на один вал и располагаться в одной плоскости.
- Рукоятки приварены. Это недопустимо. Рукоятка должна надеваться на вал, концы которого имеют квадратное сечение, чтобы рукоятка при работе не проворачивалась.
- Левый конец верхней стяжки выступает слишком далеко за станину. Он будет мешать вращению рукоятки.
- Левый конец валика 12 плоский. На него трудно будет надевать рукоятку. Самый кончик должен быть либо пирамидальным, либо коническим.
- Зубцы зубчатых колес показаны прямоугольными, в то время как они имеют специальный, так называемый эвольвентный профиль. Зубцы зубчатых колес у основания толще, а у вершины уже.
- Судя по конфигурации, станина литая. Но в этом случае она не должна быть такой «толстой». Литые детали для уменьшения веса без снижения их прочности делают фасонного сечения, с ребрами жесткости.
«Твое свободное время», В.Н.Болховитинов, Б.И.Колтовой
