Эрудицию на проверку (35)
Выньте деталь А
На чертеже изображены 3 детали: брусок, в вырезы которого вставлены рейки А, В, С, колесо со спиральным ободом и рычаг. Оси вращения колеса и рычага смещать нельзя. В вырез рейки А входит выступ рейки С, опирающийся на рейку В. Нужно вынуть рейку А. Этому мешают остальные 2 рейки, колесо и рычаг. Но все-таки рейку вынуть можно. Каким образом?
Маслопроводы
На рисунке изображена система трубопровода для перекачки масла из бака А в бак Б насосом. Как дополнить эту систему маслопроводами и запорными вентилями, чтобы, не меняя направление движения масла на выходе из насоса, получить возможность перекачивать масло не только слева направо, но и справа налево (из бака Б в бак А). На баки дополнительные трубопроводы и вентили ставить нельзя.
Соедините валики

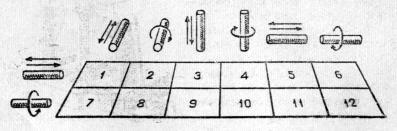

Оси валиков, изображенных сбоку и сверху таблицы, пересекаются под прямым углом или совпадают. Стрелки показывают, как должны двигаться валики. Подумайте, какие механизмы надо использовать для соединения каждой из пар валиков, чтобы превратить одно из движений в другое.
Передача движений

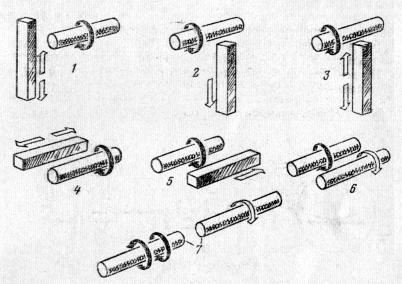

Здесь изображены условные детали. Черные стрелки показывают направление движения одной из деталей. Белыми стрелками показано движение, которое нужно сообщить другой детали. Какими механизмами нужно соединить изображенные детали, чтобы осуществить движения, показанные белыми стрелками?
Восемь ошибок
Перед вами чертеж обыкновенного ручного пресса.
Чертеж делал неопытный конструктор. Он очень старался. Ему казалось, что все детали хорошо продуманы и точно изображены.
И все же в чертеже оказалось 8 серьезных ошибок.
Найдите их.
Ответы
Выньте деталь А
Колесо повернуть по часовой стрелке. Сдвинуть вправо рейку В, Опустить вниз рейку С. Сдвинуть влево рейку В. Повернуть колесо против часовой стрелки так, чтобы правая ветвь рычага заняла вертикальное положение. Тогда рейку А можно вынуть.
Маслопроводы
Надо дооборудовать систему так, как показано на рисунке. Тогда, если закрыты клапаны 2, а клапаны 1 открыты, масло пойдет из бака А в бак Б. Если же, наоборот, закрыты клапаны 1 и открыты клапаны 2, то при том же направлении движения масла на выходе из насоса оно будет перекачиваться из бака Б в бак А.

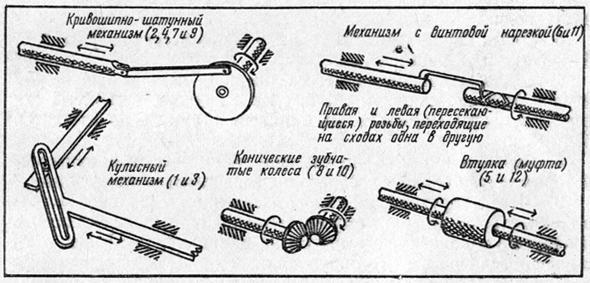

Соедините валики
Возможны и другие решения.
Передача движений

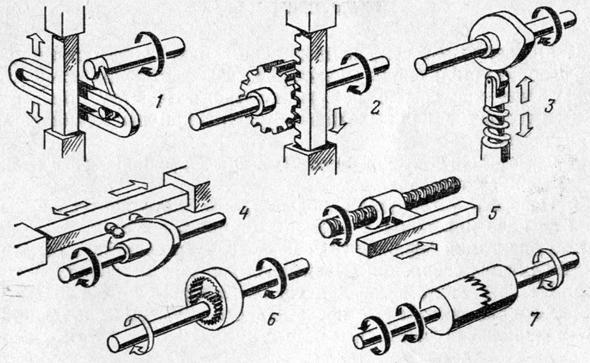

На рисунках представлены некоторые варианты решения этих задач.
Восемь ошибок
- Винт пресса сделан с «левой резьбой». Вращение баранки пресса по часовой стрелке должно заставлять давильную плиту опускаться. А получится наоборот.
- Треугольные «ребра», приваренные к внутренним поверхностям боковых стоек корпусной скобы, не позволят давильной плите подниматься.
- Спицы баранки пресса толще у обода и тоньше у втулки. А должно быть наоборот.
- Та часть шпинделя пресса (шейка), на которую надета втулка баранки, слишком длинна. Ясно видно, что гайку не довернешь настолько, чтобы она прижала втулку и не давала ей болтаться.
- Баранка и шейка не связаны так называемой шпонкой, которая не даст баранке свободно проворачиваться вокруг шейки.
- Штифт, проходящий сквозь «воротник» давильной плиты в шпиндель, не позволит ему вращаться. Штифт должен входить в кольцевую канавку, сделанную на цилиндрической поверхности шпинделя по всей ее окружности.
- Одна бобышка (небольшой усеченный «холмик» на поверхности основания корпусной скобы — на ее заднем левом краю) оказалась не просверленной, в нее не вставлен болт.
- Один из трех остальных болтов и отверстия в основании корпусной скобы и опорной плиты, сквозь которые он пропущен, показаны в разрезе. Видно, что винт болта ввинчен в нарезку, сделанную в обоих отверстиях. А это неверно.
«Твое свободное время», В.Н.Болховитинов, Б.И.Колтовой
